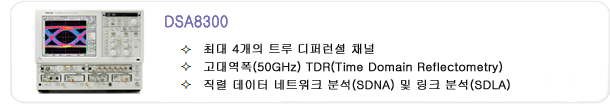

main > (신품계측기) Tektronix > (Oscilloscope) DSA8300










DSA8200 모듈

80A02

DSA8200 EOS/ESD 프로텍션 모듈(1 채널). P8018 TDR 프로브 권장

80A03

TekConnect 프로브 인터페이스 모듈

80A04

낮은 지터 획득을 위한 페이즈 레퍼런스 모듈(트리거와 함께 또는 없이). 2 GHz 에서25 GHz까지 신호 가능 (외부 필터는 8GHz 이하로 요구될 수 있음 / 옵션60G를 사용할 경우 60GHz까지 가능)

80A05

일렉트릭 클럭 리커버리/클럭 리커버리. 일렉트릭 신호에 적용 가능 및 80C12와 사용

80A06

80SJB 지터 분석 패키지를 위한 패턴 싱크 모듈. 223 길이 까지 트리거 펄스 패턴을 생성할 수 있는 프로그램 가능한 분배기.

80A07

일렉트릭 클럭 리버버리 모듈 : For all of the most common electrical standards in the continuous 100 Mb/s to 12.5 Gb.s range

80E01

샘플링 모듈; 50 GHz

80E03

샘플링 모듈; Dual, 20 GHz

80E04

샘플링 모듈; 듀얼, TDR 기능을 가진 20 GHz 일렉트릭 샘플링 모듈

80E06

샘플링 모듈; 70+ GHz

80E07

샘플링 모듈; Dual, 30 GHz

80E08

리모트(remote) 샘플링 모듈; 듀얼 채널, 트루 디퍼런셜 TDR의 30 GHz 일렉트릭 모듈

80E09

샘플링 모듈; Dual, 60 GHz

80E10

리모트(remote) 샘플링 모듈; 듀얼 채널, 트루 디퍼런셜 TDR의 50 GHz 일렉트릭 모듈

80C07B

옵틱 샘플링 모듈; 2.488 GB/S OC48/STM16,2.500 GB/S 2GBE,2.500 GB/S 인피니밴드;2.5 GHz 옵틱 대역폭

80C08C

옵틱 샘플링 모듈; 9.953/10.31 GB/S 10 GBE,10.51875 GB/S 10GFC,10.664 GB/S G.975,10.71 GB/S G.709,11.1 GB/S 10 GBE FEC;10 GHz 옵틱 대역폭

80C10B

옵틱 모듈; 39.813/43.018 GBPS/80 GHz

80C11

옵틱 샘플링 모듈; 9.953/10.31/10.52/10.66/10.71/11.1 GB/S; 28 GHz Optical Bandwidth

80C12

넓은 파형 길이(700 to 1650 nm) 멀티-레이트 옵틱 샘플링 모듈로 1G, 2G, 4G, 및 8G 텔레컴 및 데이터컴 테스트 지원

80C25GBE

65GHz full bandwidth integrated and selectable reference receiver filtering. Enables conformance testing for 27.739G and 25.781G rates


특  징

장  점

최대 4개의 트루 디퍼런셜 채널

트루 디퍼런셜 TDR 자극 기능을 갖춘 증폭기와 같은 비선형 장치를 정확하게 특성 분석합니다.

고대역폭(50GHz) TDR(Time Domain Reflectometry)

12ps 인시던트 단계로 임피던스 불연속을 1mm까지 해결할 수 있습니다.

IConnect® 신호 무결성

통합 TDR 및 S-파라미터 측정으로 테스트 픽스쳐 신호 저하를 초래하는 측정 오류를 감소시킵니다.

직렬 데이터 네트워크 분석(SDNA)

하나의 측정 장비로 시간 및 주파수 영역 분석을 결합하여 테스트 비용을 줄여줍니다. 신호 crosstalk 및 지터 예측을 위해 신호 경로를 정확히 분석하여 시스템을 안정적으로 운영합니다.

직렬 데이터 링크 분석(SDLA)

지터, 노이즈, BER 분석을 통해 아이 클로저(eye closure)의 원인을 정확하게 찾아냅니다. 다양한 FFE/DFE 이퀄라이제이션 설정을 신속하게 평가하여 리시버에서 아이 오프닝(eye opening)을 최대화합니다.

원격 샘플링 헤드

TDR 헤드를 테스트 대상 장치에 가까이 밀착하여 신호 충실도를 최적화하고 프로브, 케이블 및 픽스쳐의 영향을 최소화합니다.


옵션 (별매)

모델

구성 / 설명

IConnect® MeasureXtractor™ 옵션

신호 무결성 TDR 및 S-파라미터 분석 소프트웨어

80SJNB 옵션

지터, 노이즈 및 BER 분석 소프트웨어

P6150

9 GHz 패시브 프로브: 매우 높은 품질의 20 GHz 프로브 팁과 매우 유연한 SMA 케이블로 구성되어 있습니다. 더 높은 주파수 성능이 필요하시다면, 015-0560-00 또는 목록에 있는 다른 액세서리 케이블이 함께 사용될 수 있습니다.

P8018

20 GHz 싱글-엔드 TDR 프로브. 정전기 방지를 위해 80A02 모듈이나 TDR 모듈이 권장됩니다.

P80318

18 GHz 100 Ω 디퍼런셜 임피던스 TDR 핸드 프로브.

80A03

두 개의 텍트로닉스 P7000 시리즈 TekConnect™ 프로브를 DSA8200 또는 DSA8000 시리즈 샘플링 오실로스코프에서 사용가능케 함.

P7513/P7516

13 GHz 및 16 GHz TriMode™ 디퍼런셜 프로브. 80A03 인터페이스 모듈 필요

P7260

6 GHz Active FET 프로브. 80A03 인터페이스 모듈 필요

P7350

5 GHz Active FET 프로브. 80A03 인터페이스 모듈 필요

P7350SMA

5 GHz 50 Ω 디퍼런셜-to-싱글 엔드 액티브 프로브. 80A03 인터페이스 모듈 필요. 샘플링 목적으로는 높은 대역폭과 신호 충실도 때문에P7350 프로브 보다는 P7380 프로브가 권장됨.

P7380SMA

8 GHz 50 Ω 디퍼런셜-to-싱글 엔드 액티브 프로브. 80A03 인터페이스 모듈 필요
