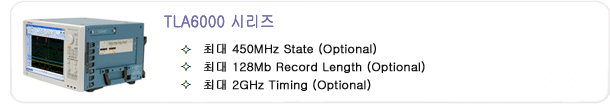

Channels
(per module)

State Clock Rate

Record Length
(Full Ch)

Timing
(Qtr/Half/Full Ch)

Timing
(MagniVu™ acquisition)

TLA6202

68

235MHz (std)
450MHz (opt)

2Mb (std), 8Mb, 32Mb, 128Mb

500ps / 1ns / 2ns

125ps

TLA6203

102

235MHz (std)
450MHz (opt)

2Mb (std), 8Mb, 32Mb, 128Mb

500ps / 1ns / 2ns

125ps

TLA6204

136

235MHz (std)
450MHz (opt)

2Mb (std), 8Mb, 32Mb, 128Mb

500ps / 1ns / 2ns

125ps

특  징

장  점

iCapture™ 멀티플랙싱

이중 프로브가 필요 없으며, 하나의 로직 애널라이저 프로브를 통해 디지털 및 아날로그 획득을 모두 확인할 수 있습니다.

MagniVu™ 획득

모든 채널에서 높은 샘플링 분해능(125 ps)을 제공하므로 타이밍 또는 상태 획득 모드에서 이벤트 누락이 방지됩니다.

글리치트리거, 캡처, 표시

Crosstalk, 종단 처리 및 기타 오류에 대한 트리거 기능으로 신호 무결성 문제를 신속하게 찾을 수 있습니다. 포착하기 어려운 글리치 표시 기능으로 신호 무결성 문제가 발생한 시간과 채널이 모두 표시되므로 모든 채널을 수동으로 검색할 필요가 없습니다.

자동 측정

주파수, 주기, 펄스 폭, 듀티 사이클, 에지 카운트 등의 정밀 측정을 통해 설계 성능을 손쉽게 요약할 수 있습니다.

트리거 드래그 및 드롭

간편하고 직관적인 트리거 설정을 통해 이벤트를 신속하게 격리할 수 있습니다. 지원되는 트리거에는 채널 에지, 채널 값, 버스 값, 멀티 그룹 값, 글리치, 셋업 & 홀드 위반 또는 제한 없는 트리거 등이 포함됩니다.

iView™ 표시

하나의 화면에서 시간 상관 관계를 기반으로 아날로그 및 디지털 데이터를 통합적으로 확인할 수 있어 완벽한 시스템 가시성을 확보할 수 있습니다.

옵션 (별매)

모델

구성 / 설명

1P

Add full complement of P6810 34-channel general-purpose probes

2P

Add full complement of mictor probes

3P

Add full complement of P6960 34-channel DMAX probes

18

Add Touchscreen

1C

Add iView™ cable

1S

Increase to 8Mb base record length per channel

2S

Increase to 32Mb base record length per channel

3S

Increase to 128Mb base record length per channel

45

Increase to 450MHz state speed

AM

Enable full analog multiplexer

R3

Warranty 3년으로 연장

R5

Warranty 5년으로 연장

PO

Add accessory pouch

TL

Add TekLink cable
