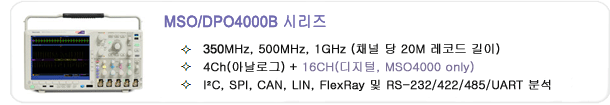

main > (신품계측기) Tektronix > (Oscilloscope) MSO/DPO4000B













대역폭

레코드 길이

레코드 길이

채널 (Analog)

채널 (Digital)

DPO4014B

100 MHz

2.5GS/s

20 M

4

-

MSO4014B

100 MHz

2.5GS/s

20 M

4

16

DPO4102B-L

1 GHz

5GS/s

5 M

2

-

DPO4034B

350 MHz

2.5GS/s

20 M

4

-

DPO4102B

1 GHz

5GS/s

20 M

2

-

MSO4102B-L

1 GHz

5GS/s

5 M

2

16

DPO4104B-L

1 GHz

5GS/s

5 M

4

-

MSO4034B

350 MHz

2.5GS/s

20 M

4

16

DPO4054B

500 MHz

2.5GS/s

20 M

4

-

MSO4102B

1 GHz

5GS/s

20 M

2

16

MSO4104B-L

1 GHz

5GS/s

5 M

4

16

DPO4104B

1 GHz

5GS/s

20 M

4

-

MSO4054B

500 MHz

2.5GS/s

20 M

4

16

MSO4104B

1 GHz

5GS/s

20 M

4

16


특  징

장  점

최대 4개의 아날로그 및 16개의 디지털 채널

아날로그 및 디지털 신호를 단일 장비에서 분석하여 복잡한 설계의 시스템 레벨의 문제도 해결합니다

디지털 포스퍼 디스플레이

50,000 wfm/s 이상의 파형 캡처 속도와 명암 그레이딩 디스플레이로 빠르게 글리치와 간헐적인 이벤트를 발견합니다.

완벽한 트리거 세트

125개의 트리거링 조합(셋업/홀드, 직렬 패킷 콘텐츠 및 병렬 데이터)을 이용하여 비정상적인 신호를 빠르게 캡처합니다.

Wave Inspector® 컨트롤

검색, 긴 레코드 길이, 마킹(mark) 및 탐색 기능으로 이벤트가 발생한 모든 순간을 발견할 수 있습니다.

자동화된 측정

41가지의 자동 측정 기능, FFT분석, 측정 통계, 파형 히스토그램 및 고급 파형math기능을 통해 디버깅을 보다 쉽게 수행 할 수 있습니다.

병렬 버스 트리거링 및 분석(MSO 시리즈)

자동화된 트리거링, 디코딩 그리고 검색 기능으로 병렬 버스를 빠르게 디버깅합니다. 최대 60.6 ps의 타이밍 해상도를 이용해 빠르게 지나가는 트랜지션을 캡처합니다.

직렬 트리거링 및 분석 옵션

자동화된 트리거, 디코드 및 서치 기능을 통해 시리얼 버스 디버깅을 빠르고 편하게 수행 하십시오. - I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, I2S/LJ/RJ/TDM, and MIL-STD-1553

파워 분석 옵션

파워 분석 옵션 통합된 자동 파워 측정 기능으로 빠르고 정확하게 결과를 획득합니다.

저정전 용량, 패시브 전압 프로브

업계 최저의 4pF의 저정전 용량의 패시브 프로를 통해 최대 1GHz 대역폭을 커버할 수 있어 정확한 측정을 수행 할 수 있습니다.


옵션 (별매)

모델

구성 / 설명

DPO4EMBD

임베디드 직렬 트리거링 및 분석 모듈. (I2C, SPI)

DPO4COMP

컴퓨터 직렬 트리거 및 분석 모듈. (RS-232/422/485/UART)

DPO4AUTO

자동차 직렬 트리거링 및 분석 모듈. (CAN, LIN)

DPO4AUTOMAX

확장 오토모티브 직렬 트리거링 및 분석 모듈. (FlexRay, CAN, LIN)

DPO4USB

MSO/DPO4000B 시리즈 스코프를 위한 새로운 USB 분석 모듈
- 저속 USB(1.5Mb/s, USB1.0) 직렬 트리거링, 디코딩 및 검색
- 전속 USB(12Mb/s, USB1.1) 직렬 트리거링, 디코딩 및 검색
모든 MSO/DPO4104B 제품에 대해서는 다음 기능도 제공합니다.
- 고속 USB(480Mb/s, USB2.0) 직렬 디코딩 및 검색

DPO4VID

HDTV 및 비표준 비디오 트리거링 모듈

DPO4AUDIO

오디오 직렬 트리거링 및 분석 모듈. (I2C, LJ, RJ, TDM)

DPO4PWR

전력 분석 애플리케이션 모듈

TPA-BNC

TekProbe®BNC 어댑터에 TekVPI™ 부착

TEK-USB-488

GPIB-to-USB 컨버터

AC4000

소프트 휴대 케이스

HCTEK4321

하드 휴대 케이스 (AC4000 필요)

RM4000

랙마운트 키트

TPP0500

500MHz, 10X 패시브 전압 프로브

TPP1000

1GHz, 10X 패시브 전압 프로브

P6616

16채널 로직 프로브

TAP1500

1.5GHz TekVPI™ 액티브 프로브

TDP0500

500MHz TekVPI 42V 차동 프로브

TDP1000

1GHz TekVPI 42V 차동 프로브

P5205*

100MHz, 1300Vp-p 고전압 차동 프로브

TCP0030

120MHz TekVPI™ 30A AC/DC 전류 프로브

TCP0150

20MHz TekVPI™ 150A AC/DC 전류 프로브

* TekProbe BNC 어댑터(TPA-BNC)에는 TekVPI™가 필요합니다.
