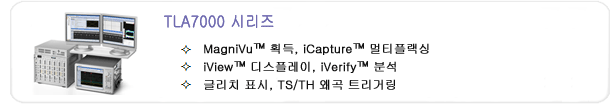

TLA7012

TLA7016

TLA 모듈 2개 수용

TLA 모듈 6개 수용


TLA7000 모듈 (별매)

모델

구성 / 설명

TLA7AC2

TLA7000 로직 애널라이저 모듈, 136 채널, 8 GHz MagniVu 타이밍, 235 MHz 스테이트 클럭, 2 Mb 레코드 길이

TLA7AC3

TLA7000 로직 애널라이저 모듈, 102 채널, 8 GHz MagniVu 타이밍, 235 MHz 스테이트 클럭, 2 Mb 레코드 길이

TLA7AC4

TLA7000 로직 애널라이저 모듈, 136 채널, 8 GHz MagniVu 타이밍, 235 MHz 스테이트 클럭, 2 Mb 레코드 길이

TLA7BB2

TLA7000 로직 애널라이저 모듈, 68 채널, 50 GHz MagniVu 타이밍, 750 MHz 스테이트 클럭, 2 Mb 레코드 길이, 4 BNC Analog Probe Outputs with 3 GHz Bandwidth

TLA7BB3

TLA7000 로직 애널라이저 모듈, 102 채널, 50 GHz MagniVu 타이밍, 750 MHz 스테이트 클럭, 2 Mb 레코드 길이, 4 BNC Analog Probe Outputs with 3 GHz Bandwidth

TLA7BB4

TLA7000 로직 애널라이저 모듈, 136 채널, 50 GHz MagniVu 타이밍, 750 MHz 스테이트 클럭, 2 Mb 레코드 길이, 4 BNC Analog Probe Outputs with 3 GHz Bandwidth

TLA7BC4

TLA7000 로직 애널라이저 모듈, 136 채널, 50 GHz MagniVu 타이밍, 750 MHz 스테이트 클럭, 128 Mb 레코드 길이, 4 BNC 아날로그 프로프 출력(3 GHz 대역폭)

TLA7S08

TLA7000 로직 애널라이저 모듈, 8 채널, 5 GB/S 직렬, 32M 샘플/ 채널 메모리 심도

TLA7S16

TLA7000 로직 애널라이저 모듈, 16 채널, 5 GB/s 직렬, 32 M 샘플/ 채널 메모리 심도


특  징

장  점

MagniVu™ 획득

모든 채널에서 더 높은 샘플링 분해능(최대 20ps)으로 타이밍 또는 스테이트 획득 모드에서 이벤트가 누락되는 것을 완벽하게 방지합니다.

iCapture™ 멀티플랙싱

단일 로직 애널라이저 프로브로 디지털 및 아날로그 획득을 동시에 수행함으로써 프로브를 이중으로 연결할 필요가 없습니다.

글리치 표시

글리치가 발생한 시간 및 채널을 모두 보여 주는 독점적인 기능으로 모든 채널을 수동으로 검색할 필요가 없습니다.

TS/TH 왜곡 트리거링

간헐적인 셋업 & 홀드 왜곡을 자동으로 획득하는 실시간 왜곡 트리거링으로 시간이 많이 소요되고 복잡한 회로 출력 모니터링 작업을 없애줍니다.

iView™ 디스플레이

시간 상관, 통합 아날로그 및 디지털 데이터를 하나의 디스플레이에 표시하여 완벽한 시스템 가시성을 얻을 수 있습니다.

iVerify™ 분석

오실로스코프로 생성된 아이 다이어그램을 사용하는 멀티 채널 버스 분석으로 신호 무결성 문제를 신속하게 찾습니다.

자동 측정

주파수, 주기, 펄스 폭, 듀티 사이클 및 에지 수와 같은 정밀한 측정으로 설계 작업을 쉽게 요약할 수 있습니다.

트리거 드래그 및 드롭

간단하고 직관적인 트리거 셋업을 통해 이벤트를 신속하게 격리합니다. 트리거에는 채널 에지, 채널 값, 버스 값, 멀티그룹 값, 글리치, 셋업 & 홀드 왜곡 또는 기타 트리거가 있습니다.


권장프로브 (별매)

모델

스테이트 속도

감쇠 방법

P6701SD

Supports PCI Express up to 5GBs

TriMode™ Long Reach Solder Tip

P6960

Up to 450 MHz

D-Max

P6982

Over 450 MHz

D-Max

P6860

Up to 450 MHz

Connectorless

P6962

Over 450 MHz

D-Max

P6864

Over 450 MHz

Connectorless

P6810

Up to 450 MHz

Flexible

P6980

Up to 450 MHz

D-Max

P6880

Up to 450 MHz

Connectorless

P6964

Over 450 MHz

D-Max

P6962DBL

Over 450 MHz

D-Max

P6708

Supports PCI Express up to 5GBs

Compression cSpring

P6716

Supports PCI Express up to 5GBs

Compression cSpring
