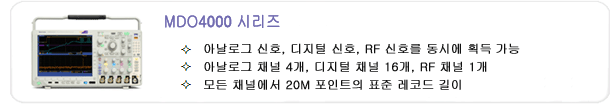

main > (신품계측기) Tektronix > (Oscilloscope) MDO4000











모델

채널 (Analog)

대역폭

샘플링 속도

레코드 길이

채널 (Digital)

채널 (RF)

RF 주파수 범위

MDO4014-3 4 100 MHz 2.5 GS/s 20 M 16 1 50 KHz – 3 GHz
MDO4034-3 4 350 MHz 2.5 GS/s 20 M 16 1 50 KHz – 3 GHz
MDO4054-3 4 500 MHz 2.5 GS/s 20 M 16 1 50 kHz – 3 GHz
MDO4054-6 4 500 MHz 2.5 GS/s 20 M 16 1 50 kHz – 6 GHz
MDO4104-3 4 1 GHz 5 GS/s 20 M 16 1 50 kHz – 3 GHz
MDO4104-6 4 1 GHz 5 GS/s 20 M 16 1 50 kHz – 6 GHz

특  징

장  점

전용 RF 입력

-60dBc(typical)의 다이나믹 레인지로 RF 신호를 정확하게 분석합니다.

시간 상관 화면
 (Time-correlated display)

아날로그, 디지털 및 RF 신호의 시간 상관 화면을 통해 언제든 디자인에서 발생하는 현상을 확인할 수 있습니다.

스펙트럼 시간

획득한 신호 전체에 걸쳐 스펙트럼 시간을 이동하여 시간 경과 또는 시스템 상태에 따라 RF 스펙트럼이 어떻게 변화하는지 관찰할 수 있습니다.

넓은 캡처 대역폭

1GHz 이상의 매우 넓은 캡처 대역폭을 통해 원하는 시점에서 스펙트럼 전체를 볼 수 있습니다.

고급 RF 트리거

고급 RF 트리거를 통해 특정 RF 이벤트를 신속하게 캡처할 수 있습니다. (펄스 폭, 런트, 로직 등).

자동 및 수동 RF 마커

임계값과 일탈 값을 간단하게 정의하여 기준에 맞는 모든 피크가 자동으로 표시되도록 할 수 있습니다. 또는 스펙트럼 신호상에 원하는 지점을 표시할 수 있습니 다.

RF vs 시간 추적

시간 도메인상에 표시되는 RF 신호에 대해 진폭, 주파수 또는 위상 대 시간을 간편하게 확인하고, RF/시스템 대기 시간을 손쉽게 측정할 수 있습니다.

직렬 및 병렬 버스 트리거링과 분석

자동 트리거, 디코딩, 검색 기능으로 병렬 버스 및/또는 일반적인 직렬 버스를 신속하게 디버그할 수 있습니다.

MSO4000B 플랫폼 기반의 솔루션

업계 스탠다드 오실로스코프 MSO4000B 혼합신호 스코프 플랫폼인 DPO기술, Wave Inspector ® 등에서 제공하는 포괄적인 툴을 사용하여 신속하게 시스템을 디버그할 수 있습니다.


옵션 (별매)

모델

구성 / 설명

MDO4TRIG

고급 RF 출력 레벨 트리거링

DPO4AERO

항공 직렬 트리거링 및 분석 모듈 (MIL-STD-1553)

DPO4AUDIO

오디오 직렬 트리거링 및 분석 모듈 (I2S/LJ/RJ/TDM)

DPO4AUTO

자동차 직렬 트리거링 및 분석 모듈 (CAN, LIN)

DPO4AUTOMAX

확장 자동차 직렬 트리거링 및 분석 모듈 (CAN, LIN, FlexRay)

DPO4COMP

컴퓨터 직렬 트리거링 및 분석 모듈 (RS-232/422/485/UART)

DPO4EMBD

임베디드 직렬 트리거링 및 분석 모듈 (I2C, SPI)

DPO4ENET

이더넷 직렬 트리거링 및 분석 모듈 (10BASE-T and
100BASE-TX)

DPO4USB

USB 직렬 트리거링 및 분석 모듈 – 저속, 전속 및 고속 USB 직렬 버스에 대한 트리거, 디코딩 및 검색.
자세히: 6분 데모 보기

DPO4PWR

파워 분석 애플리케이션 모듈

DPO4LMT

한계 및 마스크 테스트 애플리케이션 모듈

DO4VID

HDTV 및 주문형 비디오 트리거링 모듈

SIGEXPTE

NI LabVIEW SignalExpress TE 소프트웨어 프로페셔널 버전

FPGAView

Altera 및 Xilinx FPGA에 대한 지원(MSO 시리즈 필요)


프로브 및 액세서리 (별매)

교체용 프로브

TPP0500

500MHz, 10X  패시브 전압 프로브

TPP1000

1GHz, 10X 패시브 전압 프로브

P6616

16 채널 로직 프로브

RF 액세서리

119-4146-00

근접장 프로브 셋트, 100kHz ~ 1GHz

119-6609-00

유연한 모노폴 안테나

TPA-VPI

N-TekVPI 어댑터

액티브 프로브

TAP1500

1.5GHz 액티브 프로브

TAP2500

3.5GHz 액티브 프로브

TAP3500

3.5GHz 액티브 프로브

차동 프로브

TDP0500

500MHz, 42V 차동 프로브

TDP1000

1GHz, 42V 차동 프로브

P5205A*

1.3 kV, 100MHz 고전압 차동 프로브

전류 프로브

TCP0030

120MHz, 30A AC/DC 전류 프로브

TCP0150

20MHz, 150A AC/DC 전류 프로브

패시브 프로브

TPP0502

500MHz, 2X 패시브 프로브

TPP0850

800MHz, 2500Vp-p 고전압 패시브 프로브

액세서리

ACD4000B

소프트 휴대용 케이스

HCTEK54

하드 휴대용 케이스

RMD5000

랙마운트 키트

* 어댑터(TPA-BNC)가 필요합니다.
