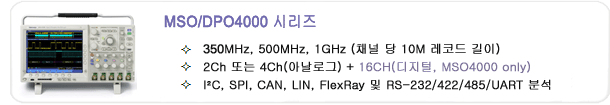

main > (신품계측기) Tektronix > (Oscilloscope) MSO/DPO4000













MSO4034
DPO4034

MSO4054
DPO4054

MSO4104
DPO4104

Analog Channels

Bandwidth

350 MHz

500 MHz

1 GHz

Channels

4

4

4

Sample Rate on Each Channel

2.5 GS/s

2.5 GS/s

5 GS/s

Record Length

10  M Points (All Channels)

Vertical Resolution

8bit

Vertical Sensitivity(/div)

1 mV/div to 10 V/div

Vertical Accuracy

±1.5% with offset set to 0 V

Max Input Voltage(1MΩ)

250 VRMS with peaks ≤ ±400 V

BW Limit

20 MHz or 250 MHz

Input Coupling

AC, DC, GND

Input Impedance Selections

1MΩ ±1%, 50Ω ±1%

Time Base:Range(/div)

1 ns to 1,000 s

400 ps to 1,000 s

Accuracy

±(1/sample rate + 5 ppm x IReadingI + 0.4 ns)

Display Monitor

10.4 inch Color LCD

Digital Channels (MSO4000 only)

Max. Sample Rate (Main)

500 MS/s

Max. Record Length (Main)

10  M Points

Max. Sample Rate (MagniVu™)

16.5 GS/s

Max. Record Length (MagniVu™)

10 K Points centered on the trigger

Min. Detectable Pulse Width

1.5 ns


옵션 (별매)

모델

구성 / 설명

DPO4AUTO

자동차 직렬 트리거링 및 분석모듈.
CAN 버스에 대한 패킷 레벨 정보 뿐만 아니라 신호의 디지털 뷰, 버스 뷰, 패킷 디코딩, 검색 툴 및 타임스탬프 정보가 포함된 패킷 디코드 테이블과 같은 분석 툴에 대한 트리거링도 가능합니다.

DPO4EMBD

임베디드 직렬 트리거링 및 분석모듈.
I2C 및 SPI 버스에 대한 패킷 레벨 정보 뿐만 아니라 신호의 디지털 뷰, 버스 뷰, 패킷 디코딩, 검색 툴 및 타임스탬프 정보가 포함된 패킷 디코드 테이블과 같은 분석 툴에 대한 트리거링도 가능합니다.
SPI는 4채널 모델에서만 이용할 수 있습니다.

DPO4COMP

컴퓨터 직렬 트리거 및 분석 모듈.
RS-232 버스에 대한 패킷 레벨 정보뿐만 아니라 신호의 디지털 뷰, 버스 뷰, 패킷 디코딩, 검색 툴 및 타임스탬프 정보가 포함된 패캣 디코드 테이블과 같은 분석 툴에 대한 트리거링도 가능합니다.

DPO4VID

HDTV 및 Custom 비디오 트리거링 모듈

DPO4AUTOMAX

FlexRay, CAN, LIN 버스에 대한 직렬 트리거링 및 분석 기능을 제공

DPO4AUDIO

오디오 직렬 트리거링 및 분석 모듈로 보편적으로 사용되는 오디오 직렬 버스- I2S(Inter-IC Sound), Left Justified(LJ), Right Justified(RJ),Time Division Multiplexed (TDM) 같은 4개의 직렬 버스들을 분석 및 트리거링 하는 기능을 제공합니다.

DPO4PWR

파워분석모듈로 Switching loss에서부터 Line quality, 변조 분석에 이르기까지 보급형 시장에 광범위한 파워측정 솔루션을 제공합니다.

DPO4PWRBND

구성품 - DPO4PWR(파워분석모듈), P5205, TPA-BNC, TDP0500, TCP0030 067-1686-XX (Deskew fixture), TEK-DPG (Deskew pulse generator)

TPA-BNC

TekProbe®BNC 어댑터에 TekVPI™ 부착

TEK-USB-488

GPIB-to-USB 컨버터

AC4000

소프트 휴대 케이스

HCTEK4321

하드 휴대 케이스 (AC4000 필요)

RM4000

랙마운트 키트

AMT75*

1GHz, 75Ω 어댑터

TAP1500

1.5GHz TekVPI™ 능동 프로브

TDP0500

500MHz TekVPI 42V 차동 프로브

TDP1000

1GHz TekVPI 42V 차동 프로브

TCP0030

120MHz TekVPI™ 30A AC/DC 전류 프로브

TCP0150

20MHz TekVPI™ 150A AC/DC 전류 프로브

TCPA300*

전류 계측 시스템

TCPA400*

전류 계측 시스템

P6246*

400MHz 차동 프로브

P6247*

1.0GHz 차동 프로브

P5205*

1.3kV, 100MHz 고전압 차동 프로브

P5210*

5.6kV, 50MHz 고전압 차동 프로브

P5100

2.5kV, 100X 고전압 수동 프로브

ADA400A*

100X, 10X, 1X, 0.1X 고이득 차동 증폭기

* TekProbe BNC 어댑터(TPA-BNC)에는 TekVPI™가 필요합니다.
