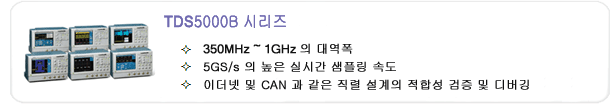

main > (신품계측기) Tektronix > (Oscilloscope) TDS5000B












대역폭

샘플링 속도

레코드 길이

채널

TDS5104B

1GHz

5/2.5/1.25GS/s

16M

4Ch

TDS5054B

500MHz

5/2.5/1.25GS/s

16M

4Ch

TDS5034B

350MHz

5/2.5/1.25GS/s

16M/8M

4Ch


특  징

장  점

350MHz ~ 1GHz의 대역폭 모델

측정하려는 신호와 예산에 맞춰 적합한 성능 수준을 선택할 수 있습니다. 이더넷 및 CAN과 같은 다양한 표준에 따라 정확하게 신호를 특성 분석합니다.

DPX® 획득 기술

일반 디지털 오실로스코프에서는 볼 수 없는 간헐적인 이벤트를 신속하게 찾을 수 있습니다. 텍트로닉스의 독자적인 FastAcq 모드는 드물게 발생하는 과도 신호를 발견하기 위해 초당 100,000 이상의 파형을 캡쳐하여 표시합니다.

높은 샘플링 속도

5GS/s 실시간 샘플링 속도로 정확한 평가와 더 높은 신호 가시성을 보장합니다.

FastAcq 파형 캡쳐

초당 250,000개 이상의 파형을 표시하면서 일반 디지털 오실로스코프에서는 볼 수 없는 DDR2 Read 또는 Write와 같은 간헐적인 이벤트를 신속하게 찾을 수 있습니다.

5GS/s 실시간 샘플링 속도로 정확한 평가와 더 높은 신호 가시성을 보장합니다.

이더넷 및 CAN과 같은 직렬 설계의 적합성 검증 및 디버깅을 수행합니다. 장치 설계의 전압, 커런트, 에너지, 순간 전력과 같은 일반적인 전력 측정 작업을 간소화합니다.

대형 12.1인치 XGA 해상도 디스플레이

측정 작업 시 시각적 식별성을 대폭 향상시켜줍니다. 파형, 메뉴, 측치를 하나의 정리된 디스플레이에서 쉽게 확인할 수 있습니다.


옵션 (별매)

모델

구성 / 설명

Opt. 18

터치스크린 인터페이스

Opt. 3M

레코드 길이를 최대 16M샘플(1Ch)로 확장

DPO3COMP

컴퓨터 버스 직렬 트리거링 및 디코드 지원(RS-232/422/485/UART)

DPO3AUDIO

오디오 직렬 트리거링 및 분석 모듈로 보편적으로 사용되는 오디오 직렬 버스 - I2S(Inter-IC Sound), Left Justified(LJ), Right Justified(RJ), Time Division Multiplexed(TDM) 같은 4개의 직렬 버스들을 분석 및 트리거링 하는 기능을 제공합니다.

DPO3PWR

파워분석모듈로 Switching loss 에서 부터 Line quailty, 변조 분석에 이르기까지 보급형 시장에 광범위한 파워측정 솔루션을 제공합니다.

DPO3PWRBND

구성품 - DPO3PWR(파워분석모듈), P5205, TPA-BNC, TDP0500, TCP0030 067-1686-XX (Deskew fixture), TEK-DPG (Deskew pulse generator)

DPO3VID

HDTV 및 비표준 비디오 트리거링

TPA-BNC

TekProbe®BNC 어댑터에 TekVPI™ 부착

TEK-USB-488

GPIB-to-USB 컨버터

ACD4000

소프트 휴대 케이스

HCTEK4321

하드 휴대 케이스 (ACD4000 필요)

RMD3000

랙마운트 키트

TAP1500

1.5GHz TekVPI™ 능동 프로브

TDP0500

500MHz TekVPI 42V 차동 전압 프로브(±42V 차동 입력 전압)

TDP1000

1GHz TekVPI 42V 차동 전압 프로브(±42V 차동 입력 전압)

TCP0030

120MHz TekVPI™ 30A AC/DC 전류 프로브

TCP0150

20MHz TekVPI™ 150A AC/DC 전류 프로브

TCPA300/TCPA400*

전류 계측 시스템

P5205*

1.3KV, 100MHz 고전압 차동 프로브

P5210*

5.6KV, 50MHz 고전압 차동 프로브

P5100*

2.5KV, 100X 고전압 수동 프로브

ADA400A*

100X, 10X, 1X, 0.1X 고이득 차동 증폭기

* TekProbe BNC 어댑터(TPA-BNC)에는 TekVPI™가 필요합니다.
